TDS14061 Interface CVC Modbus Maîtresse

TDS14061 est une interface AUTOBUS pour contrôler les systèmes CVC (Chauffage Ventilation Climatisation). Selon la marque et le type du système, l'interface peut être configurée pour intégrer jusqu'à 64 unités intérieures.
Le TDS14061 nécessite une communication Modbus avec une interface esclave: TDS20061xx, TDS20062xx ou TDS20063xx afin de contrôler le système CVC. L'interface est adaptée afin de commander des unités splits spécifiques VRV/VRF et résidentiel.

Remarque: Dans le cas où des commandes filaires locales sont installées au sein du système et qu’elles sont toutes situées dans un endroit central, assurez-vous que le système de climatisation utilise la température ambiante mesurée par les unités intérieures et non la température ambiante mesurée par ces commandes.

Ajout d'une interface CVC Modbus maîtresse dans la liste des interfaces.

Faire apparaître la liste des Interfaces et cliquez sur «Nouveau».

Sélectionnez 'TDS14061' dans la liste, comme indiqué sur la figure ci-dessous.

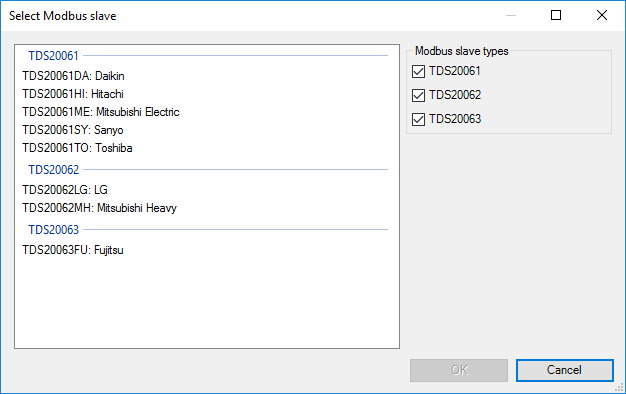

Sélection de l'interface esclave Modbus

Sélectionnez le type d'esclave Modbus:

    • TDS20061DA: pour les systèmes CVC __DAIKIN
  • TDS20061SY: pour les systèmes CVC SANYO
  • TDS20061TO: pour les systèmes CVC TOSHIBA
  • TDS20061ME: pour les systèmes CVC MITSUBISHI ELECTRIC
  • TDS20061HI: pour les systèmes CVC HITACHI
  • TDS20061PA: pour les systèmes CVC PANASONIC
  • TDS20062MH: pour les systèmes CVC MITSUBISHI HEAVY
  • TDS20062LG: pour les systèmes CVC LG
  • TDS20062SS : pour les systèmes CVC SAMSUNG
  • TDS20063FU: pour les systèmes CVC FUJITSU__

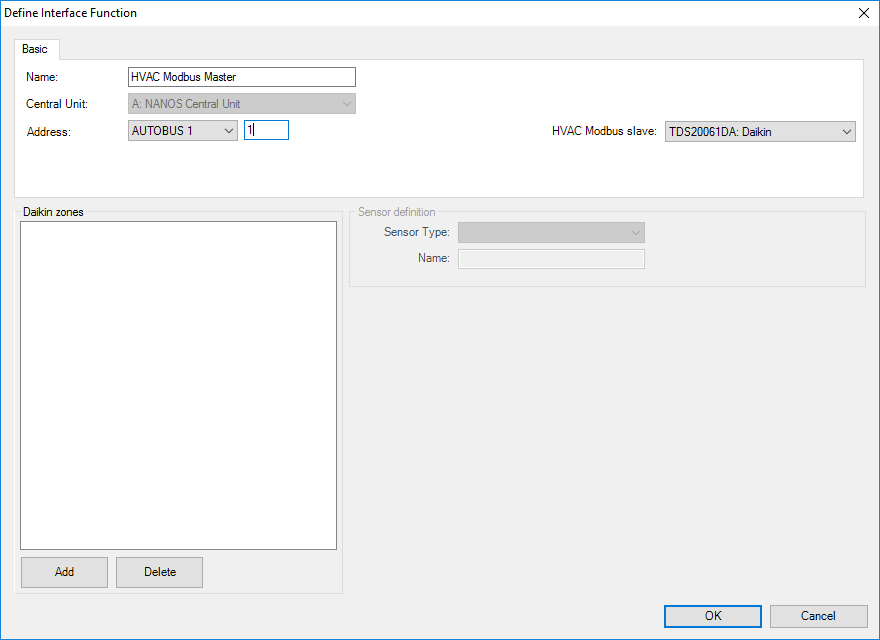

Configuration de l'adresse AUTOBUS

Sélectionner le numéro de l’AUTOBUS et définir l'adresse AUTOBUS de l'interface.



Configurez l'interface de l'esclave Modbus

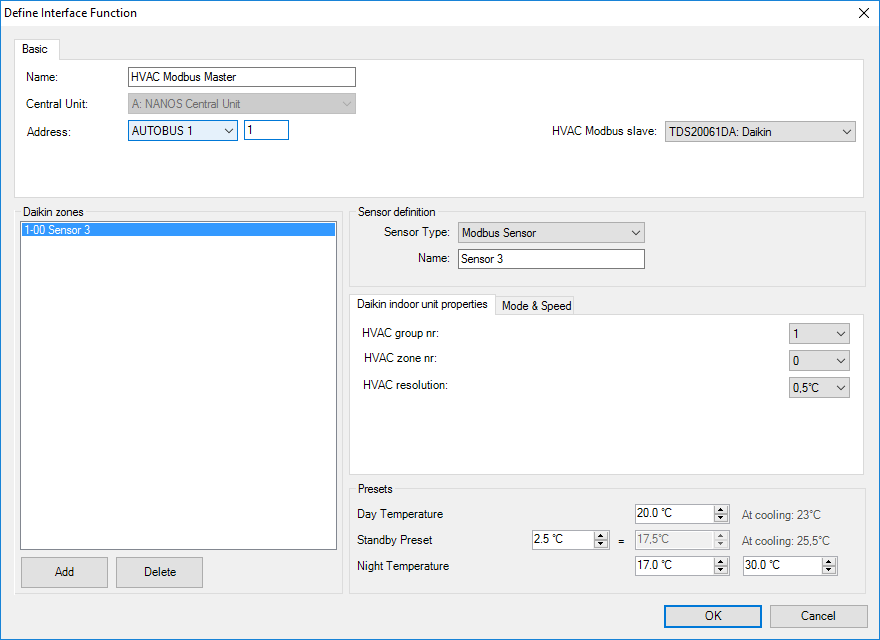

Ajouter les unités intérieures CVC en cliquant sur le bouton "Ajouter".


Pour chaque unité intérieure, un capteur doit être ajouté à la liste, configurer les paramètres suivants:

Type capteur
Capteur Modbus par défaut
Nom capteur
Nom choisi librement. Normalement, ce nom doit représenter le lieu (zone) de l'unité intérieure.

Propriétés de l’unité intérieure

Numéro de groupe et de zone CVC
Cela représente l'adresse de l'unité intérieure CVC. Ce paramètre doit être le même que l'adresse qui a été configurée manuellement sur l'unité intérieure CVC dans cette zone par le technicien CVC.
Remarque: Contactez le technicien CVC pour savoir quelle adresse CVC est définie pour chaque unité intérieure du système CVC.
Résolution CVC
voir le chapitre “Paramètres supplémentaires pour les systèmes CVC externes.”.

Mode & Speed

voir le chapitre “Paramètres supplémentaires pour les systèmes CVC externes.”

Si tout est correctement défini, appuyez sur 'OK'.
