TDS14065: INTERFACE IR-COOKIE (CONTROLE HVAC ET A-V)


Le texte ci-dessous décrit la configuration de l'interface IR-COOKIE dans PROSOFT (à partir de la version 3.6.12.0).
Si vous configurez un IR-COOKIE pour la première fois, il est recommandé de regarder le film de la formation TELETASK SCHOOL sur l’IR-COOKIE (partie des formations «Skilled»).

INTRODUCTION

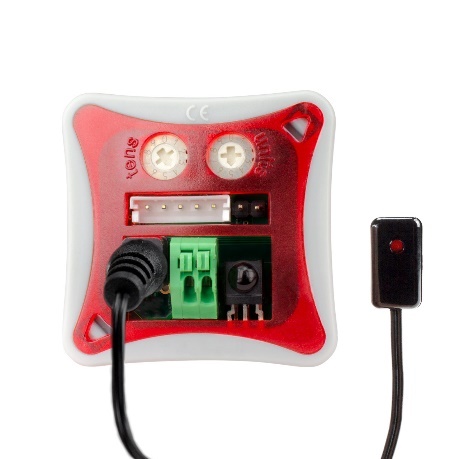

L'IR-COOKIE est une interface connectée à l’AUTOBUS qui peut transmettre des signaux IR à son flasheur IR (fourni avec l’interface) qui peut être utilisé pour commander une unité HVAC ou un périphérique audio/vidéo. Alors que la commande HVAC ne comporte qu'une seule fonction avec un ou plusieurs modes (climatisation et/ou chauffage, ventilation, assèchement), le dispositif A/V contrôlé peut être un dispositif avec une ou plusieurs sources internes (amplificateur avec tuner intégré par exemple).
L’IR-COOKIE peut apprendre les commandes IR nécessaires à travers son récepteur IR intégré.
La demande d’envoi d’un ou plusieurs codes IR peut être réalisée à partir de n'importe quelle entrée TELETASK, comme un bouton poussoir (sur un contact d’entrée), un écran tactile, une horloge (voir TIMESOFT), un appareil mobile comme un smartphone, etc.

CONFIGURATION

La configuration IR-COOKIE se fait en trois étapes principales:

  1. Vous avez besoin d'un IR-COOKIE connecté. Connectez l'interface à une centrale domotique DoIP et connectez-vous à PROSOFT (via une connexion LAN câblée ou sans fil) sur un PC.

  1. Enregistrez (= apprenez) les codes IR sur l’IR-COOKIE (voir détails dans le prochain chapitre ci-dessous).


Info: Tous les codes IR enregistrés sont stockés dans la librairie PROSOFT-IRDB. Vous pourrez ensuite réutiliser ces codes dans vos autres projets

BACKUP: Il peut être important de faire une sauvegarde de ces codes en exportant le fichier IRDB vers votre emplacement de sauvegarde protégé personnel (peut être sur un serveur cloud). Si vous démarrez un nouveau projet sur un autre PC, vous pouvez alors importer le fichier IRDB.

  1. Configurez maintenant les dispositifs de commandes (boutons, panneaux tactiles, ...) pour permettre à l’IR-COOKIE d’envoyer un ou plusieurs codes IR à l'appareil cible (HVAC ou A/V).


TELETASK SCHOOL: Il est également très utile d’étudier les détails de l’opération grâce au film "IR-COOKIE" de la TELETASK SCHOOL (partie des formations qualifiées).

ENREGISTREMENT (= APPRENTISSAGE) DES CODES IR (APPLICATION HVAC)

Ouvrez PROSOFT. Assurez-vous que vous êtes connecté à la centrale domotique et qu'une interface IR-COOKIE est connectée à l'AUTOBUS.

  • Ajoutez maintenant l’IR-COOKIE à la configuration (existante) comme vous pouvez le voir dans les captures d'écran ci-dessous. (Menu Editer > Interfaces > NNauveau > TDS14065).



  • Ajoutez maintenant un nouveau périphérique (votre split HVAC): (s'il n'existe pas encore dans votre bibliothèque)

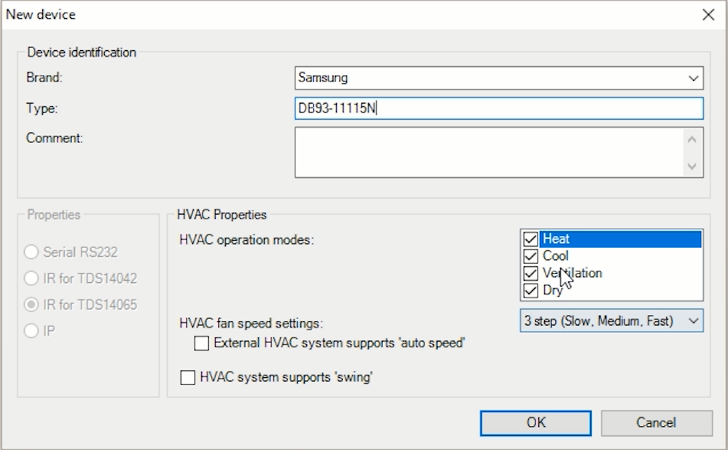

  • Définissez maintenant les propriétés de l'unité HVAC que vous souhaitez contrôler (voir capture d'écran ci-dessous):



  • Saisissez le nom de la marque, le type, les commentaires facultatifs (comme l'année de modèle, etc.) et sélectionnez les modes HVAC qui sont pris en charge par le périphérique. Ne sélectionnez que ceux que vous voulez vraiment utiliser car la sélection de tous (chaleur, fraîcheur, ventilation et séchage) nécessitera un nombre élevé de codes IR à enregistrer. Dans la plupart des cas, vous n'aurez besoin que des modes "Cool" et "Heat" en option.
  • Maintenant, sélectionnez le nombre de vitesses du ventilateur du système HVAC (la plupart du temps, vous en aurez 3: Low, Medium et High speed).
Remarque: Le nouveau périphérique que vous devez créer concerne davantage la télécommande que le périphérique HVAC. Une télécommande peut être la même pour différents appareils HVAC. Donc, si vous avez les informations de la télécommande, utilisez-les comme nom de périphérique. Dans ce cas, nous vous recommandons d'ajouter les informations relatives au dispositif HVAC dans le champ commentaire.
Remarque:

1. Pour le chauffage, vous pouvez enregistrer des températures comprises entre 16 et 25° C.

2. Pour la climatisation, elles sont comprises entre 21 et 30° C.
  • Si votre unité HVAC prend en charge le mode Vitesse automatique, cochez la case (double le nombre de codes IR à enregistrer).
  • Si le contrôle du swing est pris en charge, cochez la case (double à nouveau le nombre de codes IR à enregistrer).

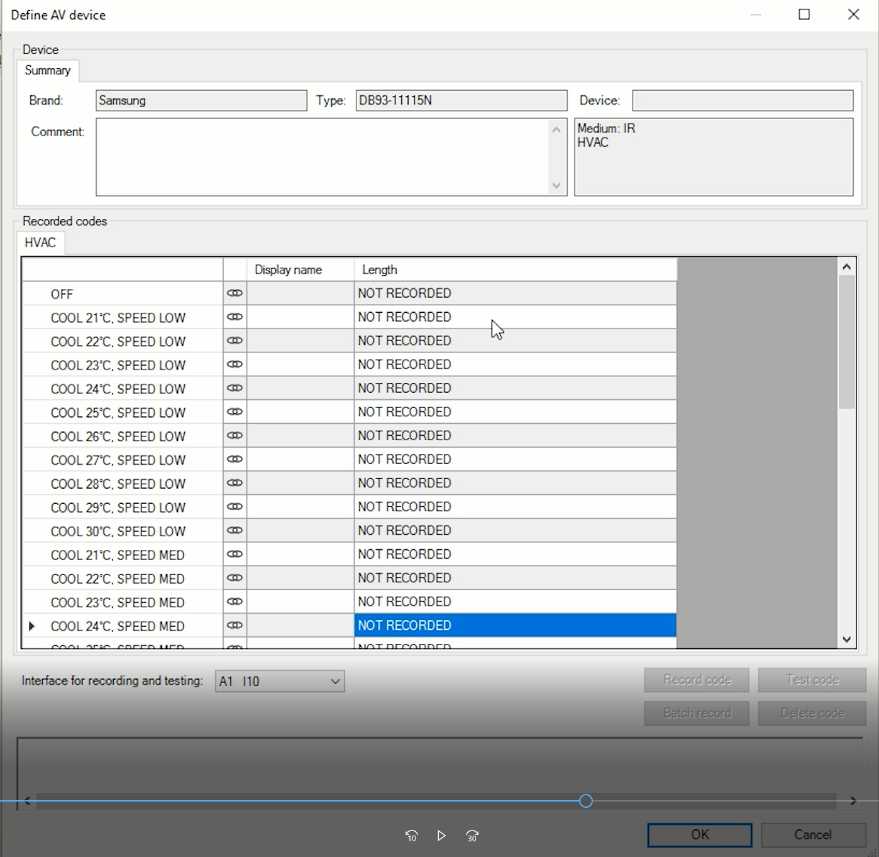

  • Cliquez sur 'OK' pour afficher l'écran d’apprentissage

Vous pouvez enregistrer les codes IR un à un, mais pour toutes les commandes liées à la température (la plupart d'entre elles le sont), utilisez l'enregistrement par lot qui fonctionne beaucoup plus rapidement (voir aussi le film IR-COOKIE de la TT SCHOOL).


Avant de commencer l’apprentissage, PROSOFT doit avoir accès à l'IR-COOKIE que vous souhaitez utiliser pour l’apprentissage. Par conséquent, PROSOFT a déjà cherché l’IR-COOKIE sur son AUTOBUS. Sur la capture d'écran ci-dessus vous pouvez voir que dans ce cas un IR-COOKIE a été trouvé sur l'adresse 10 (AUTOBUS 1).
Si vous souhaitez utiliser un autre IR-COOKIE, modifiez l'adresse en conséquence.
Sélectionnez le premier code IR que vous voulez enregistrer ('OFF') et cliquez sur 'Record code' ou 'Batch record'. L'enregistrement par lot est très utile mais peut seulement être utilisé pour des codes avec des températures croissantes comme tous les codes 'cool ...' dans la capture d'écran ci-dessus.

REMARQUE IMPORTANTE: Si votre télécommande HVAC n'a pas de bouton spécifique 'OFF' mais un bouton 'ON / OFF', cela signifie que vous ne saurez jamais dans quel état votre unité HVAC passera lors de l'activation d'une commande. Donc, vous ne pouvez pas l'utiliser dans une ambiance comme « Quitter la maison ». Si vous activez cette ambiance et que vous envoyez la commande 'ON / OFF', l'appareil s'allume s'il était déjà éteint. Et ce n'est pas ce que vous voulez.

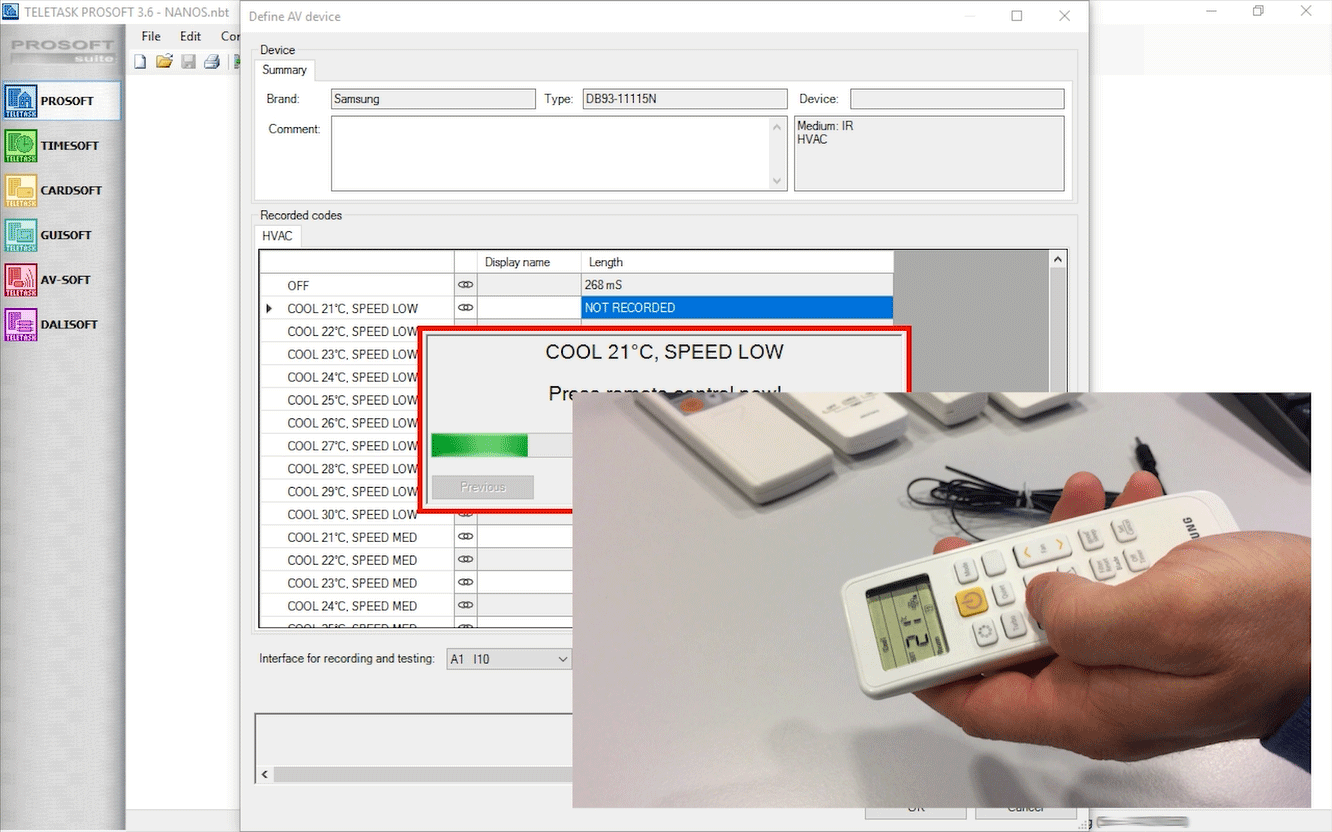

Maintenant, vous obtenez l'écran d'enregistrement. En haut, vous voyez le code que vous devez enregistrer et la barre d'enregistrement verte commence à fonctionner. Cliquez alors sur le bouton demandé (dans ce cas "OFF" -) sur la télécommande IR de votre appareil HVAC.
Remarque: Votre télécommande doit être placée face au récepteur IR de l'interface IR-Cookie (distance de 20 cm à 3 mètres).

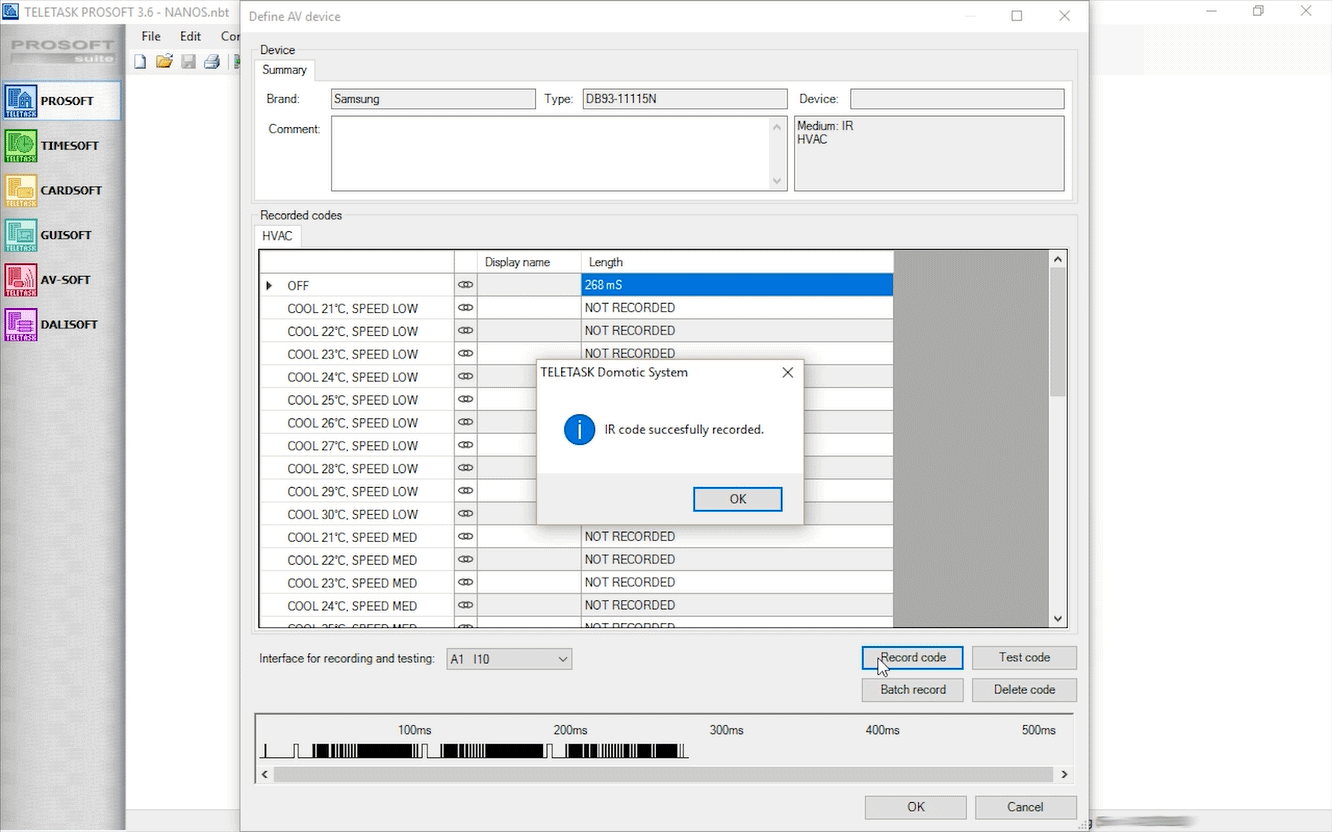

Une fois que l’IR-COOKIE a détecté la fin du code, le code est vérifié et stocké dans la bibliothèque IRDB.


Ci-dessous sur l'écran vous obtenez une image de la construction du code. Vous n'avez rien à en faire, mais si le code vous semble erroné, nous vous recommandons de l'enregistrer à nouveau.

Remarque: Exceptionnellement, vous aimerez peut-être couper la fin du code enregistré. Vous pouvez pointer l'image du signal de code avec la souris et couper la partie se trouvant à droite de votre pointeur de souris en cliquant sur le bouton gauche de la souris.

Enregistrement par lot

Pour les codes de température:

  • Sélectionnez le premier code que vous souhaitez enregistrer
  • Préparer la télécommande infrarouge avec les réglages appropriés (dans notre capture, c'est le mode froid, température réglée à 20 ° C (première T° moins 1°C) et vitesse du ventilateur sur LOW.
  • Cliquez sur Batch record
  • Appuyez sur la barre d'espace pour enregistrer le code et cliquez sur le bouton qui permet de monter la température, de sorte que la télécommande transmette le réglage à 21°C comme premier code IR.
  • Ensuite, enregistrez les autres réglages de T° un par un en cliquant sur la barre d'espace. PROSOFT demandera automatiquement le réglage suivant. Cliquez sur la barre d'espace lorsque vous êtes prêt, etc ...



  • Une fois tous les codes enregistrés, cliquez sur 'OK' et le nouveau périphérique est ajouté à la liste des périphériques.
  • Cliquez à nouveau sur 'OK' pour accéder à l'écran de configuration IR-COOKIE.
  • Entrez l'adresse AUTOBUS qui sera utilisée lors de l'installation finale (n'oubliez pas de modifier également le réglage de l'adresse sur l’IR-COOKIE si nécessaire)
  • Réglez le type de capteur sur la ‘zone de température IR-COOKIE' et donnez-lui un nom (la pièce de l’unité de climatisation).
  • Facultatif: Réglez les températures de jour et de nuit si vous souhaitez qu'elles soient différentes des valeurs par défaut. Les températures de veille (ce que vous pouvez appeler ce réglage 'eco') sont automatiquement réglées en fonction de la présélection (2°C est recommandé). Pour le chauffage, c'est la température de jour moins la température de stand-by et pour la climatisation c'est la température de jour plus la température de stand-by.
  • Cliquez sur 'OK' pour finaliser cette configuration.

Si vous avez d'autres interfaces IR-COOKIE sur le projet, refaites la dernière partie de la configuration pour toutes les autres interfaces IR-COOKIE. Assurez-vous que chaque interface IR-COOKIE ait une adresse AUTOBUS différente.

Maintenant, vous êtes prêt à utiliser les fonctions de gestion de la température sur vos écrans tactiles, écrans, interfaces d'entrée, smartphones, etc ...

UTILISATION DE L’IR-COOKIE DEPUIS DES BOUTONS, DES PANNEAUX TACTILES, DES AMBIANCES, …

Comme les réglages de température et le contrôle nécessitent le plus souvent un retour d'information sur l'écran, nous recommandons de définir chaque zone de température sur au moins un écran ou un panneau tactile. Par exemple, sur AURUS-OLED ou AURUS-TFT.
Les AURUS-OLED et TFT ont également l'avantage de pouvoir contrôler toutes les zones de température à partir d'un seul d’entre eux (si vous le souhaitez).
Voir plus de détails et exemples dans le film de la formation TELETASK SCHOOL sur l’IR-COOKIE (partie de formations qualifiées).

Important à retenir: il n'est pas possible de voir la température mesurée à partir d'une zone IR-COOKIE, car la température n'est tout simplement pas disponible à partir de l'unité AC raccordée. Le signal IR est un signal unidirectionnel. Il ne peut transiter que vers l'unité AC et il n’est pas possible d’en recevoir.
D'autre part, si vous avez un capteur de température TELETASK dans cette pièce, vous pouvez le visualiser sur votre AURUS-OLED, AURUS-TFT et d’autres interfaces d'affichage comme iSGUI et GUI +.

INTEGRATION A/V AVEC L’INTERFACE IR-COOKIE

Dans une application Audio/Vidéo, ajoutez d'abord l’IR-COOKIE dans AV-SOFT (partie de PROSOFT Suite).

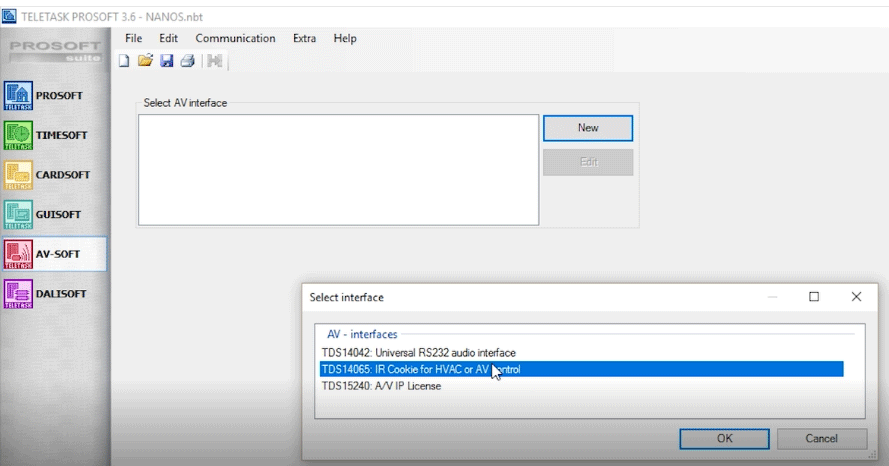

  • Entrez 'NOUVEAU' et sélectionnez l'interface TDS14065 + 'OK'.
  • Ajoutez un flasheur IR en cliquant sur "Ajouter un périphérique". Vous pouvez affecter un ou plusieurs périphériques à ce flasheur. Vous pouvez ajouter un nouvel appareil et enregistrer les codes IR de ce périphérique (voir le film IR-COOKIE de la TELETASK SCHOOL pour plus de détails). Nous vous recommandons d’apprendre à vous servir d’AV-SOFT avant de continuer.

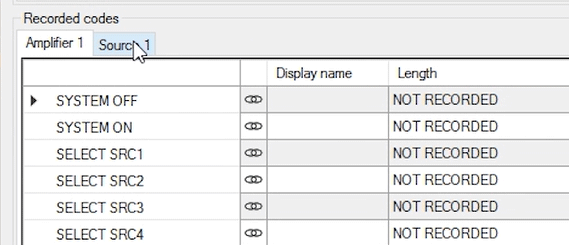

  • Si vous souhaitez commander un amplificateur avec un tuner intégré, vous pouvez maintenant apprendre les codes IR de votre amplificateur et du tuner interne.
  • Le processus d'apprentissage par code IR est le même que celui décrit ci-dessus pour un dispositif HVAC.
REMARQUE IMPORTANTE: Si vous avez une télécommande A/V qui n'a pas de bouton spécifique 'OFF' mais une touche 'ON/OFF', vous ne saurez jamais dans quel état se trouvera votre périphérique lors de l'activation de cette commande. Donc, vous ne pouvez pas l'utiliser dans une ambiance comme « Quitter la maison ». Si vous activez cette ambiance et que vous envoyez la commande 'ON/OFF', l'appareil s'allumera s'il était déjà éteint. Et ce n'est pas ce que vous voulez.
  • Si vous avez des codes IR existants à partir de l'interface programmable par IR TDS14042, vous pouvez copier ces codes pour les utiliser avec l’IR-COOKIE sans avoir à les enregistrer à nouveau.

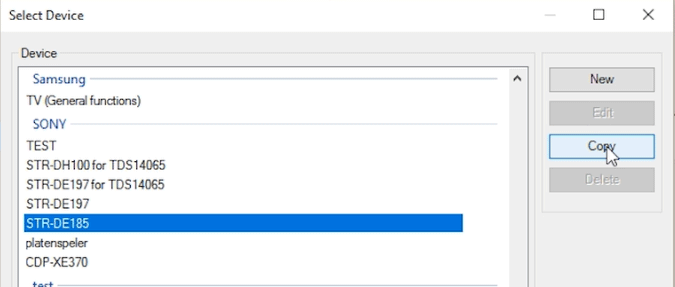

  • Il suffit de sélectionner le périphérique existant et de cliquer sur "Copier"
  • Maintenant, sélectionnez "TDS14065" au lieu de "TDS14042"
  • Et renommez le type d'appareil (ajoutez par exemple 'pour IR-COOKIE' au lieu de 'COPY').

La partie restante est la même que pour l'utilisation de tout périphérique dans AV-SOFT. Voir la formation AV-SOFT.
Remarque: Avant de pouvoir contrôler le système audio raccordé à l'IR-COOKIE, vous devez indiquer au système TDS dans quelle pièce cet appareil audio est utilisé (= zone audio).
Par conséquent, allez dans PROSOFT, dans le menu 'PROSOFT' allez dans 'Pièces' et sélectionnez votre pièce afin de sélectionner la zone audio spécifique dans le champ 'zone audio'.
Maintenant, vous pouvez utiliser les fonctions audio sur n'importe quel bouton TDS (contact d'entrée), écran tactile, panneau tactile, smartphone, mais aussi dans le cadre d'une ambiance.
Par exemple, les ambiances «Revenir à la maison», «Départ», «Fête» ou «Aller au lit» sont des ambiances typiques où les actions HVAC et A/V peuvent être réalisées avec d'autres actions comme le contrôle de l’éclairage ou d’autres équipements.
Nous espérons que vous apprécierez votre nouvel IR-COOKIE(s).

VRF / VRV AU LIEU D’UN CONTROLE PAR FLASHEUR IR

Si vous recherchez plus qu'une solution basée sur un flasheur IR, vous pourriez vouloir disposer d’une gestion bidirectionnelle d’appareils HVAC haut de gamme. Vous pouvez choisir l'une des nombreuses autres interfaces HVAC disponibles chez TELETASK. Elles sont spécialement conçues pour l'intégration avec les systèmes VRV/VRF. Voir aussi les interfaces HVAC Maître/Esclave pour plus de détails sur les marques et les modèles qui sont pris en charge par TELETASK.
