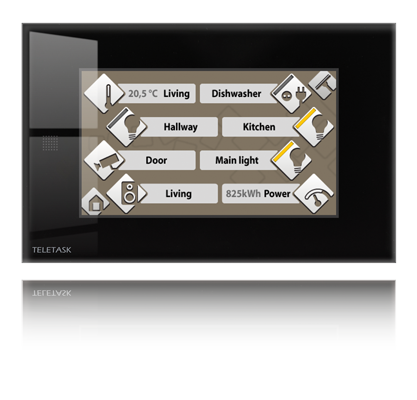

TDS12064 AURUS-TFT FR


 Note
This interface is End of Life. Replacement product: TDS12070 OPUS with high- speed CPU, built-in audio, H264 camera support, VoIP, PoE powered and many additional software features compared with the AURUS-TFT.

TELETASK support remains available for this product for many more years. We keep the necessary spare parts to offer you and your customers a perfect after-sales service on this product.


Dans POSOFT il y a plusieurs paramètres qui peuvent être réglés selon les besoins spécifiques de votre projet et les spécifications de l’utilisateur.

Adaptez cet écran:



Tap Favorites

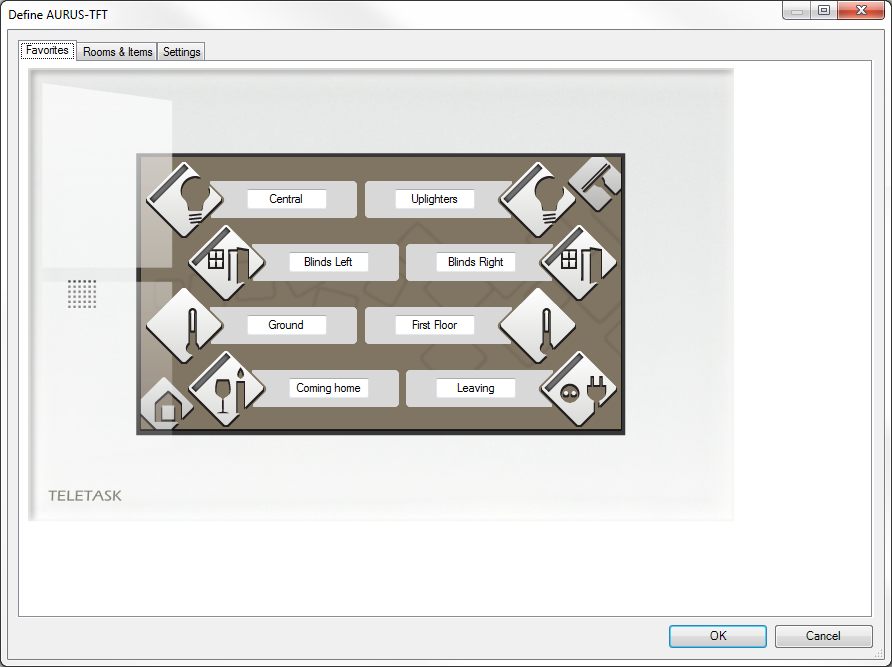

quand vous cliquez sur ce bouton, la fenêtre « Define AURUS-TFT » apparaîtra. Dans cet écran, vous trouverez un écran AURUS-TFT simplifié, dans lequel vous pouvez adapter les 8 boutons favoris AURUS-TFT aux besoins personnels de l’utilisateur. Vous pouvez modifier les noms et les pictogrammes.

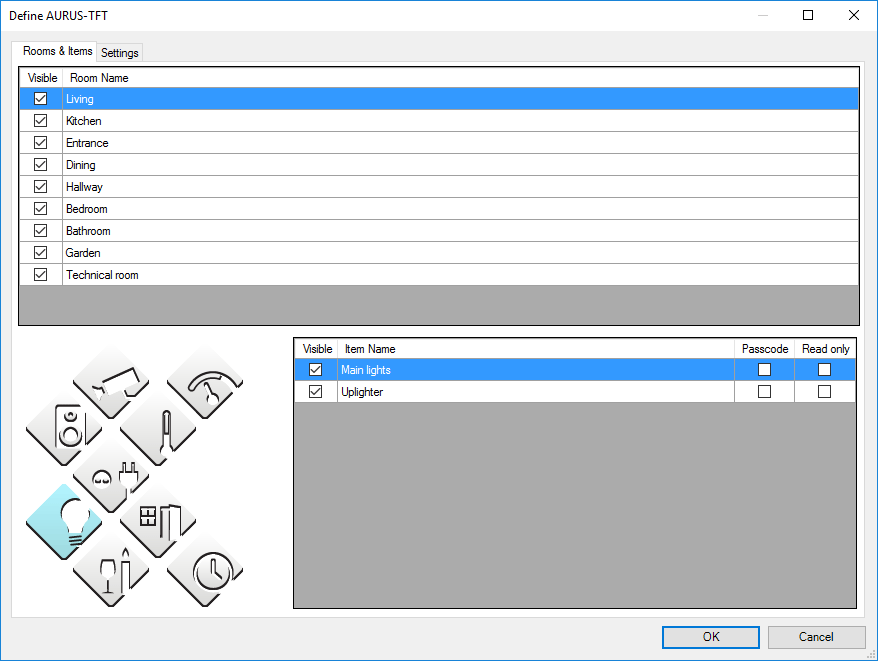

Tap Rooms & Items
dans cette fenêtre vous pouvez modifier les différents menus-contrôle de l’AURUS-TFT.
  • Le triage des articles dans les menus: vous pouvez modifier la suite d’apparition des articles dans les menus. Si, p. ex. vous désirez que ‘cuisine’ apparaît en tête de la liste des espaces, sélectionnez le bouton ‘cuisine’ et faites glisser le bouton.

Vous pouvez faire de même pour les fonctions. Mettez les fonctions les plus utilisées en tête de la liste et les fonctions peu utilisées en bas.

  • Visualisation: vous pouvez cacher un espace ou une fonction en biffant le signe ‘V’ qui se trouve à côté.
! Rassurez-vous que toutes les fonctions qui doivent être cachées, le soient effectivement, car dans certains cas, cela peut générer des résultats indésirables par usage erroné de l’écran AURUS-TFT. Un exemple d’une fonction qui doit être cachée est une sortie de relais qui contrôle une vanne de chauffage ou une pompe de circulation ou un ventilateur d’un système de conditionnement d’air. Ce genre de relais est contrôlé par l’intelligence du système TELETASK et non directement par l’utilisateur.
Une fonction est automatiquement affichée sur l’écran de l’AURUS-TFT quand les paramètres ‘espace, ‘icône’ et ‘nom’ de la fonction concernée sont introduits.
    • Protection Code utilisateur: une fonction peut être protégée par un code utilisateur. Cela signifie que la fonction peut seulement être commandée après introduction du code exact. Pour protéger une fonction par un code utilisateur, cochez simplement « passcode ». Celui-ci est normalement mis sur « 12345 ». Ce code de l’utilisateur peut à tout moment être modifié dans PROSOFT dans le menu de configuration « Utilisateurs & groupes ».
  • Read only: Ce paramètre est normalement coupé. Quand il est coché, ce poste affichera seulement l’état et ne peut être commandé.

Settings

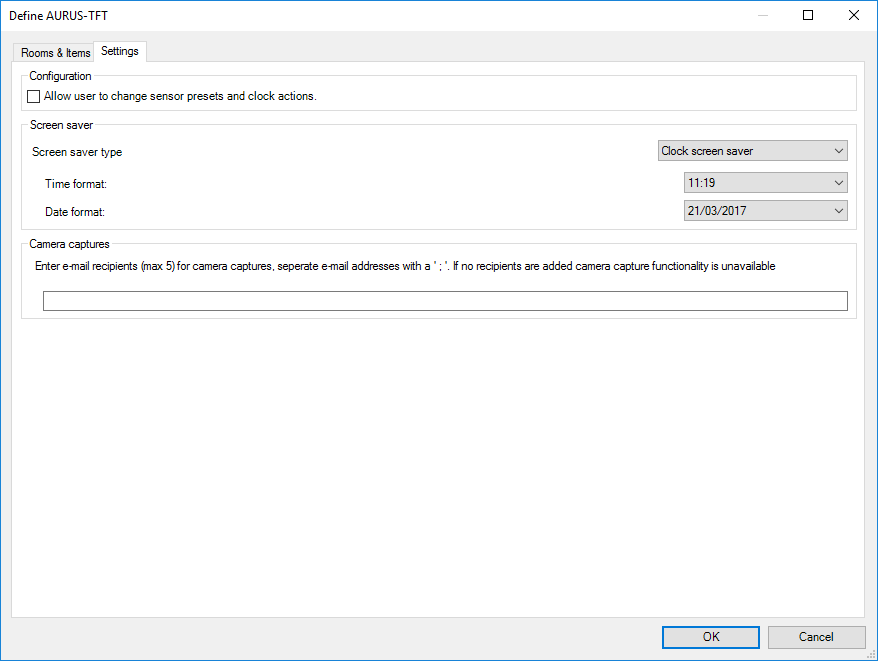

Dans cette fenêtre, vous pouvez modifier plusieurs réglages de l’AURUS-TFT.


Configuration
Sélectionnez cette option quand l’utilisateur est autorisé à effectuer des modifications aux réglages des capteurs et aux actions de l’horloge.
Toutes les actions programmées ne peuvent être éditées sur l'AURUS-TFT. Seules les actions programmées pour un thermostat et les actions programmées pour lesquelles l'option 'Permettre à l'utilisateur de changer cette horloge sur l'écran tactile' est cochée, peuvent être modifiées (voir TIMESOFT).
Screen saver type
l’écran de veille est normalement coupé. Si vous le désirez, vous pouvez sélectionner le « Clock screen saver » pour montrer quand l’AURUS-TFT est en veille. Quel que soit l’écran de veille sélectionné, le display sera débranché après le temps sélectionné (voir « Display OFF after »).
  • Time format: ici vous pouvez choisir entre notation 23 :59 et AM-PM
  • Date format: de même comme pour Time format, vous pouvez choisir comment la date est indiquée sur l’écran de veille.
Camera captures
Ajoutez une adresse e-mail (max. 5 pur chaque AURUS-TFT) si vous voulez recevoir un e-mail avec des images de caméra chaque fois que l’écran a capté une image. Si noir, la fonctionnalité captage de caméra n’est pas disponible.
Tous les réglages ci-dessus doivent être fixés sur chaque unité individuelle AURUS-TFT (dans PROSOFT). Si vous avez plus d’un panneau AURUS-TFT dans votre projet, chaque AURUS-TFT peut être réglé différemment. Exemple : depuis la chambre à coucher principale, toutes les fonctions dans toutes les chambres à coucher peuvent être accessibles. Mais dans la chambre d’hôte, seulement les fonctions dans la chambre d’hôte et, par exemple dans la salle de bains de la chambre d’hôte sont affichées sur l’écran.
Le capteur et les zones audio sont disponibles dans la fenêtre ‘edit screen‘ seulement lorsqu’ils sont connectés à un espace dans la ‘list rooms’. Seulement la zone audio et jusqu’à 5 zones de capteur peuvent être connectées à un espace.

Gestion d’énergie

Avec l’AURUS-TFT, vous pouvez visualiser la production, la consommation et la balance énergétique de votre projet en kW, kW/h ou dans la devise souhaitée. Par installation, vous pouvez avoir un écran d'aperçu.

Si vous visualisez les valeurs en kW, sachez que ce sera le total du jour (depuis minuit) ou le total des dernières 24h. Cela dépend de la « Base de temps » du capteur que vous configurez dans le TDS12117

Exemple :


Comment configurer l'écran de la balance énergétique

  • Allez dans l’onglet Extra > Options> Capteur
  • Cliquez sur le bouton « Paramètres Energie » sous « Gestion et Graphiques Energie »



Fenêtre de gestion de l’énergie

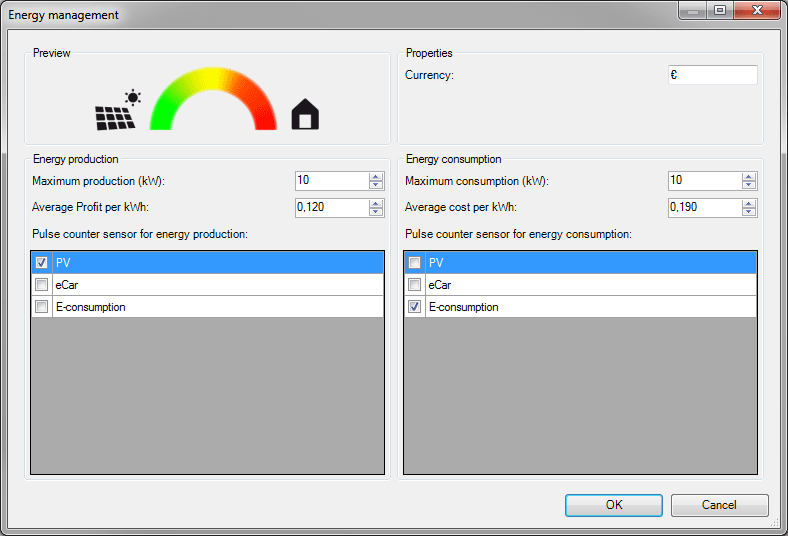

Dans cette fenêtre, vous pouvez définir le paramétrage de la gestion d'énergie.



  • Fenêtre de prévisualisation: Dans le coin gauche, vous aurez un aperçu de la balance énergétique affichée sur l’AURUS-TFT avec, à gauche, la production d'énergie représentée par un panneau photovoltaïque et à droite la consommation représentée par une maison.
  • Production maximale (kW): Afin d'avoir une mise à l'échelle correcte (balance) entre la production et la consommation, vous aurez à saisir une estimation de la production maximale possible (par exemple: de vos panneaux photovoltaïques).
  • Bénéfice moyen par kWh: Ici, vous saisissez le gain que vous obtenez lorsque vous vendez votre électricité produite à votre fournisseur d'électricité.
  • Capteur compteur d'impulsions pour la production d'énergie: Dans cette colonne, vous pouvez sélectionner le(s) capteur(s) d’impulsion en kWh qui mesureront la production d'énergie.
__

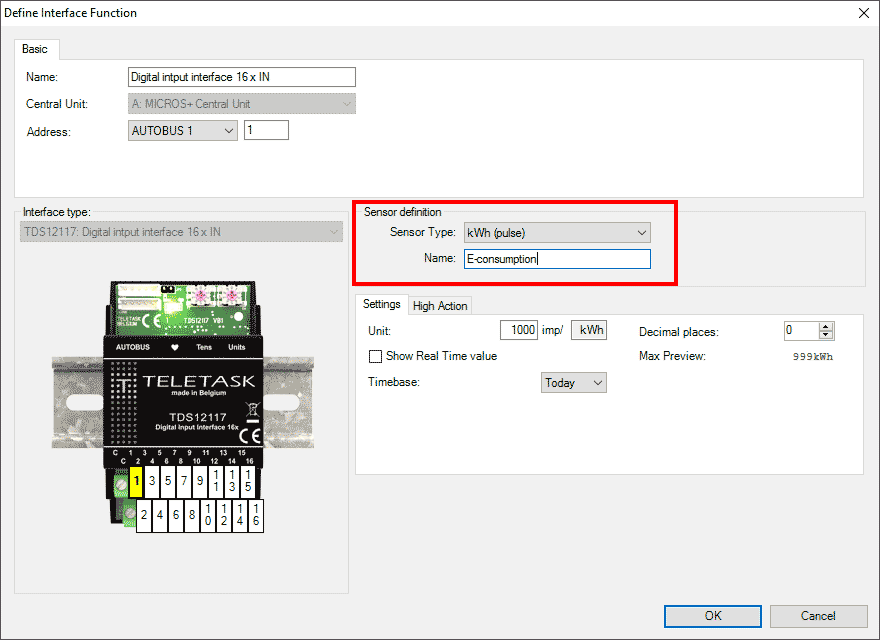

Pour avoir quelque chose dans cette colonne, vous devez ajouter un capteur qui soit définit comme un capteur de type « kWh (impulsion) » sur l'une des entrées d'une interface d'entrée numérique TDS12117. Voir image ci-dessous.
Assurez-vous que tous les capteurs aient la même « Base de temps » (dernières 24h ou aujourd'hui) pour éviter d’obtenir une balance erronée.


TDS12117 01

    • Devise: Entrez ici la devise souhaitée (ex.: €, $, £, ...).__
__
AURUS-TFT affichera la monnaie sous la forme valeur/kWh
    • Consommation maximale (kW): Afin d'avoir une mise à l'échelle correcte (balance) entre la production et de la consommation, v__ous aurez à saisir une estimation de la consommation maximale possible.
  • Coût moyen par kWh: Ici, vous saisissez le prix du kWh que vous payez lorsque vous achetez votre électricité à votre fournisseur d'électricité.
  • Capteur compteur d'impulsions pour la consommation d'énergie: Dans cette colonne, vous pouvez sélectionner le(s) capteur(s) d’impulsion en kWh qui mesureront la consommation d'énergie.
__
Pour avoir quelque chose dans cette colonne, vous devez ajouter un capteur qui soit définit comme un capteur de type « kWh (impulsion) » sur l'une des entrées d'une interface d'entrée numérique TDS12117.

Affichage de la courbe

Tous les types de capteurs peuvent être affichés sur l’AURUS-TFT sous la forme de courbes ou de diagrammes de blocs pour visualiser la consommation de gaz, les précipitations pluvieuses, la production d'énergie, la température, la vitesse du vent, l'intensité lumineuse, etc

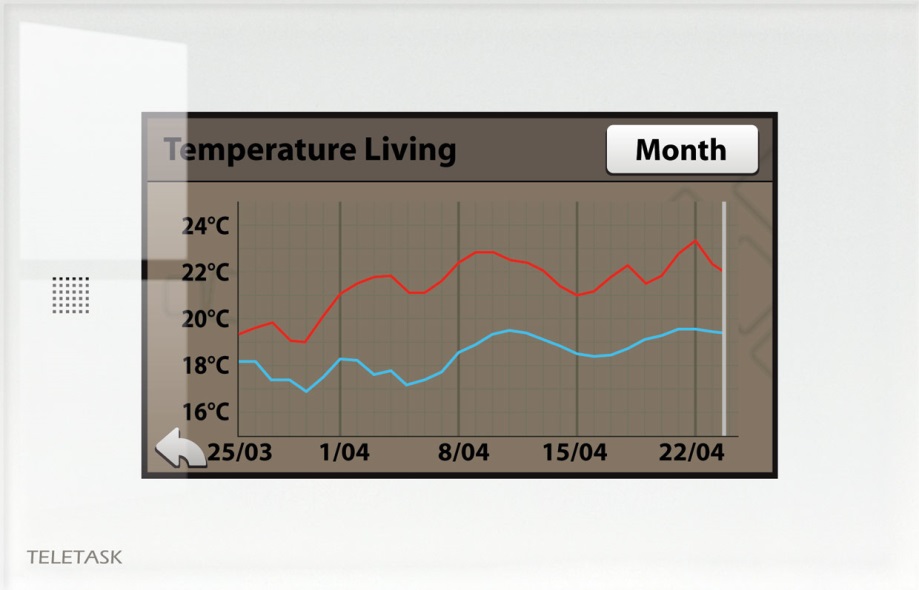

AURUS-TFT permet d'afficher les valeurs des capteurs par jour, semaine, mois, année et dans tous les cas avec une comparaison de la dernière journée, semaine, mois, année, en arrière-plan. Selon le type de capteur (analogique ou digital), elles seront visualisées sous forme d'une courbe avec des lignes min / max sur les affichages au « mois » et à « l'année », ou sous la forme de graphiques de blocs avec des totaux par heure, jour, semaine ou mois.
Exemple:


Jusqu'à 100 capteurs peuvent être visualisés par unité centrale.
Les données du capteur sont collectées et mémorisées dans l'unité centrale DoIP. Donc, si l’AURUS-TFT est remplacé, les valeurs des capteurs seront toujours disponibles.
Vous ne pouvez visualiser que la journée en cours et la précédente lors d’un affichage en heures, la semaine en cours et la précédente lors d’un affichage en jours, le mois en cours et le précédent lors d’un affichage en semaines et l’année en cours et la précédente lors d’un affichage en mois. AURUS-TFT ne permet pas de visualiser, par exemple, les heures d'une journée particulière, deux semaines auparavant. Sur GUI + (TDS15105), c'est possible. Reportez-vous au chapitre sur GUI + pour plus de détails.

Comment activer dans PROSOFT:

  • Allez dans l’onglet Extra > Options> Capteur

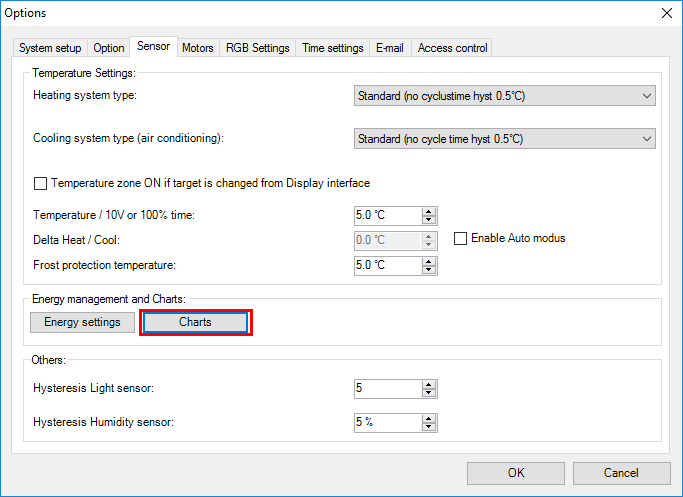

  • Cliquez sur le bouton « Graphiques » sous « Gestion et Graphiques Energie »

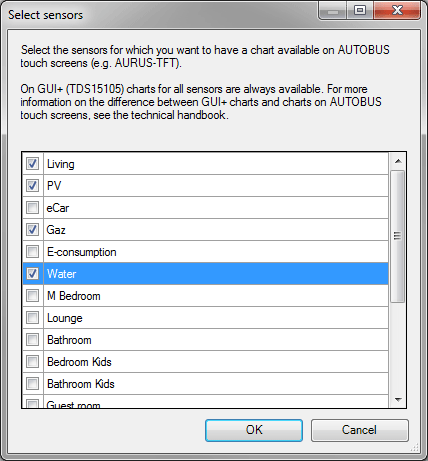

  • Activer les capteurs pour lesquels vous voulez avoir un graphique disponible sur l’AURUS-TFT.



  • Le symbole des graphiques sera désormais disponible sur la page des capteurs sur l’AURUS-TFT une fois que vous aurez transmis le fichier NBT à l'unité centrale DoIP.

AUTOBUS et paramètres réseau sur AURUS-TFT

  • AUTOBUS

Allez à l'écran d'accueil et appuyez sur l'icône de configuration (engrenages) en bas pour aller à l'écran de configuration.

  • Appuyez sur l'adresse AUTOBUS pour la modifier.
  • Saisissez le code technique: 09876
  • Saisissez l'adresse AUTOBUS.
  • Appuyez sur OK
  • Configuration réseau

Allez à l'écran d'accueil et appuyez sur l'icône de configuration (engrenages) en bas pour aller à l'écran de configuration.

  • Appuyez sur ‘network configuration’
  • Saisissez le code technique: 09876
  • Régler tout comme il se doit et appuyez sur OK à chaque fois.

Mise à jour de la version du logiciel AURUS-TFT:

Pour la mise à jour d’un AURUS-TFT, allez à Extra – Diagnostics – Interfaces et cherchez AURUS-TFT dans la liste. Quand une nouvelle version est disponible, un bouton « Upgrade » sera affiché dans la colonne « Version ». Dans la fenêtre « Upgrade interface », les composants nécessaires seront automatiquement sélectionnés. Cliquez sur le bouton Upgrade pour démarrer la mise à jour.

Ce processus peut durer jusqu’à 45min. D’autres interfaces fonctionneront normalement mais un petit décalage est possible.
Dès qu’une mise à jour est démarrée, il n’est plus possible d’annuler cette action.
Dès que la mise à jour est démarrée, vous pouvez fermer PROSOFT. Le processus de mise à jour continuera.
Pour vérifier si le processus de mise à jour est en cours ou est terminé, faites que Diagnostics recherche à nouveau les interfaces pour montrer l’état actuel.
