Er zijn verschillende verbindingen die gemaakt dienen te worden tussen de leerbare UNIVERSELE RS232 AV INTERFACE, het TELETASK domotica systeem en het audio systeem. Op de schematische tekening hieronder vindt u alle verbindingen terug.

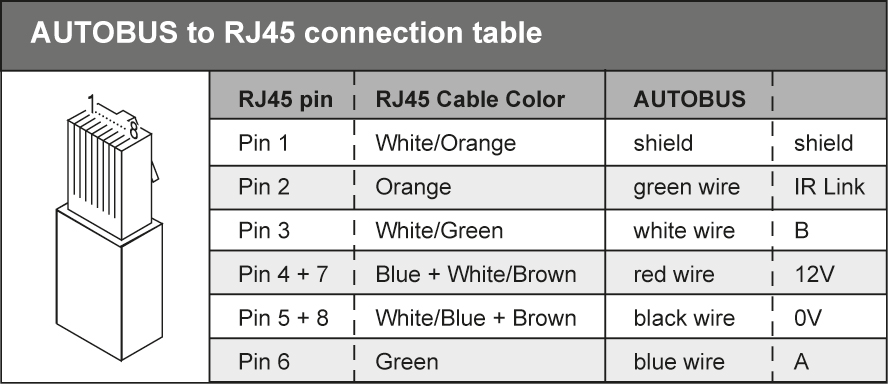

Omdat de leerbare UNIVERSELE RS232 AV INTERFACE een set top box is, heeft TELETASK gekozen voor een meer esthetische verbinding met de AUTOBUS. Deze verbinding loopt via een kort CAT5 path kabeltje met een RJ45 stekker in de muur. Achter deze stekker is de AUTOBUS beschikbaar. In de tabel hieronder kan u zien hoe de pin van de CAT5 kabel overeenstemt met de AUTOBUS bedrading.
