Introductie

Als u een HVAC-systeem met een beperkt aantal gesplitste eenheden wilt integreren met het TELETASK-domoticasysteem tegen een economische prijs, zijn de HVAC PLUG-interface en HVAC HUB misschien de beste keuze. Dankzij deze bekabelde integratie rechtstreeks van de PLUG-interface naar de binnenunit kan de eindgebruiker zijn HVAC-binnenunits beheren vanaf de TELETASK-touchscreens en mobiele apparaten.

Installatie van TDS20067xx en TDS20068 gebaseerde HVAC Control

1. Sluit de PLUG-interfaces aan op de indoornunits (specifieke kabel kan nodig zijn)
2. Sluit maximaal 10 PLUG-interfaces aan op de HUB-eenheid (3-draads getorst paar).

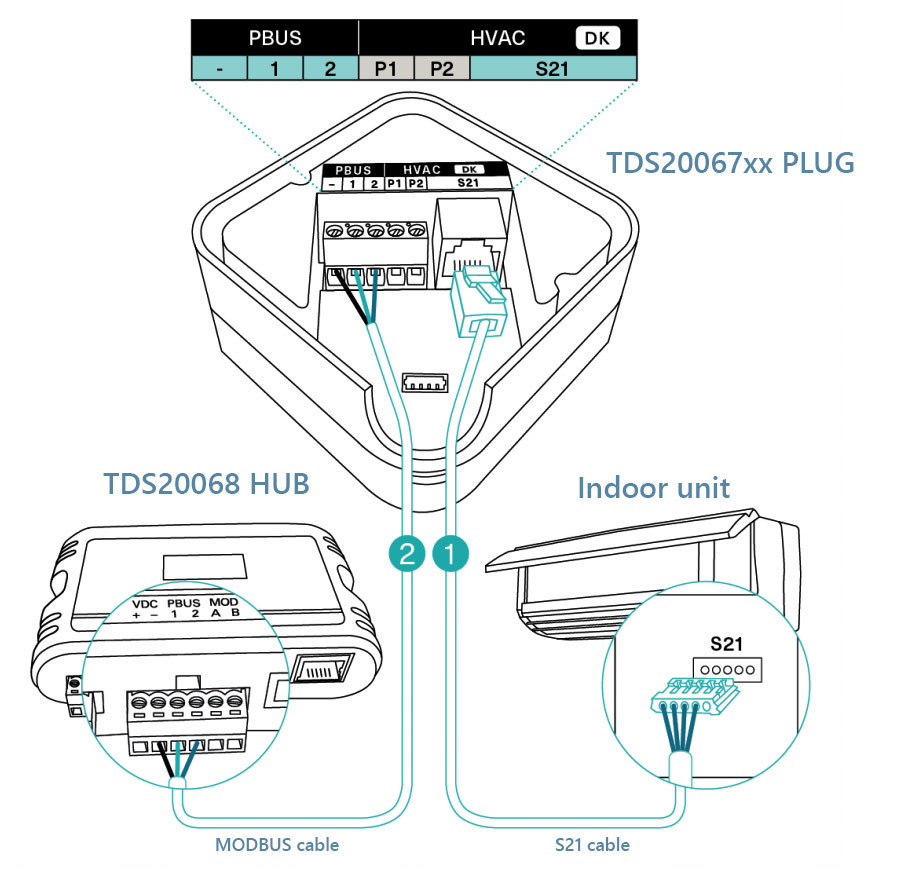

Voorbeeld voor Daikin:

Zie ook deze gids voor meer informatie.
3. Sluit de HUB aan op het LAN (hetzelfde als de centrale eenheid van TDS)
4. Een vast IP-adres instellen in de HUB

• De QuickInstall Setup downloaden, uitvoeren en installeren
• Selecteer nu het 'SetupUtility' (2.2.4 of hoger)
• Voer in het menu 'connection > network > discover devices' - verbinden - IP instellen op statisch - IP-adres invoeren (...) + 'Apply'

5. Zoek de PLUG-adressen om te gebruiken in PROSOFT

• Zie LCD-scherm op de HUB-eenheid OF gebruik het SetupUtility (Terminal > ls)
• Voorbeeldadres: L2.198

6. Voeg de TDS15200 toe in PROSOFT (meegeleverd met de HUB-interface)

• Selecteer de interface TDS20068
• Voeg de sensorzones toe met het juiste adres (zie hierboven) ex: L2.198
• Voeg in de kamerslijst (PROSOFT) de betreffende sensoren toe aan de kamers

7. Stuur uw .nbt-bestand naar de centrale eenheid
