Relais FR

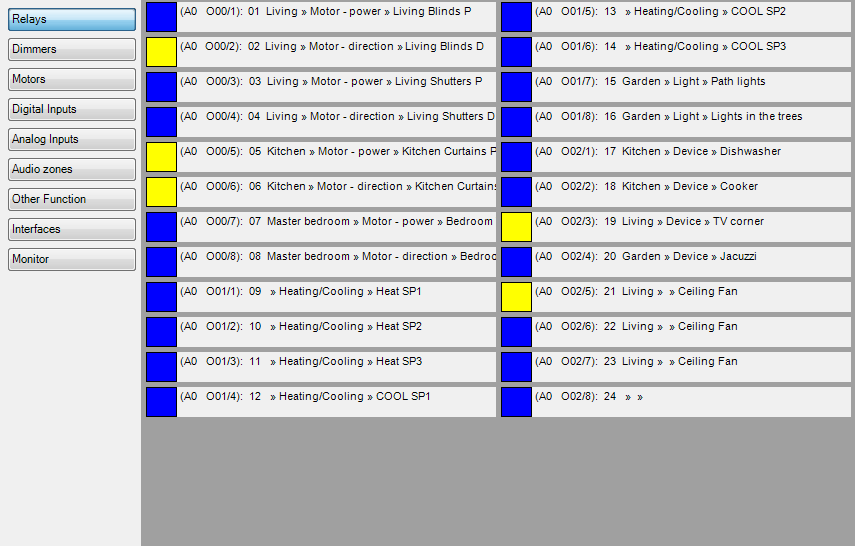

C'est la liste de relais définis dans l'unité centrale:
Chaque relais est identifié comme (par exemple):
(A0 O00/1): 01 Pièce >> Icône >> Nom

  • ‘;A’: unité centrale . Si plusieurs unités centrales sont reliées par Ethernet, ce peut être un autre caractère. Mais dans le cas d'une seule unité centrale, A est affiché.
‘0’
Numéro AUTOBUS : 0 (0 à 4) 0 est le bus interne de l'unité centrale (dans le cas d'une MICROS+/PICOS)
‘O’
entrée (I = IN) ou sortie (O = OUT) : dans la liste des relais, on a forcément un "O"
‘00’
adresse AUTOBUS de l'interface.
‘/1’
numéro du relais sur l'interface (1 à 8)
‘01’
numéro interne du relais (uniquement utilisé dans PROSOFT)
‘Pièce’
pièce dans laquelle ce relais est défini
‘Icône’
type de sortie
‘Nom’
nom du relais

La boîte bleue ou jaune sur le côté gauche de la description de relais indique l'état du relais:

Image245 Bleu signifie OFF
Image246 Jaune signifie ON
Un clic sur le carré permet de basculer l'état du relais entre ON et OFF .
Image247 Une croix rouge au-dessus de l'état du relais signifie que l'unité centrale n'est pas certaine de l'état de la sortie. La couleur bleue ou jaune indique l'état dans lequel devrait être le relais. Des renseignements supplémentaires sur l'erreur sont indiqués, en rouge, sous la description du relais.
