Définition:
Les fonctions relais bascule un relais entre les états marche et arrêt (contact relais ouvert/fermé).

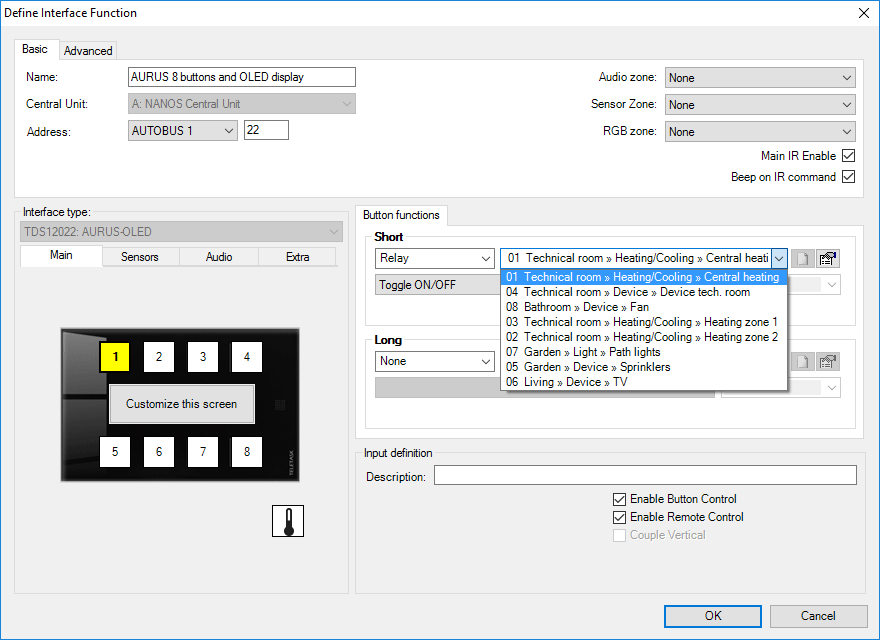

Fonctionnement à partir d’une interface:
- “Relais”
- ce paramètre définit quel est le relais commuté par cette fonction.
Option “Commuter MARCHE/ARRÊT” (par défaut)
- “Court”
- lors d’un appui court sur la touche, le relais est commuté. La lumière s’allume si elle était éteinte et vice versa.
- “Long”
- Fonctionnement identique à “Court”.
Option “Commuter MARCHE”
- “Court”
- lors d’un appui court sur la touche, le relais est activé. La lumière est allumée.
- “Long”
- Fonctionnement identique à “Court”.
Option “Commuter ARRÊT”
- “Court”
- lors d’un appui court sur la touche, le relais est désactivé. La lumière est éteinte.
- “Long”
- Fonctionnement identique à “Court”.

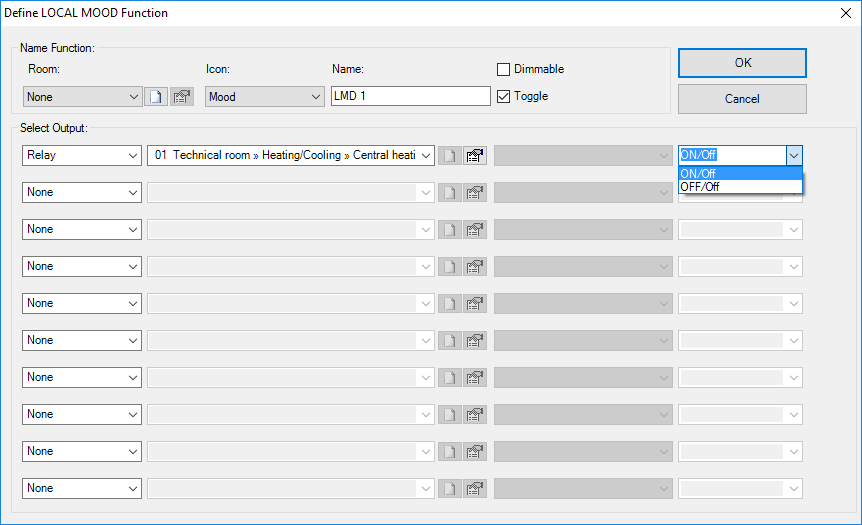

Fonctionnement à partir d’une autre fonction:
Type “Relais”
Quand la fonction relais est utilisée à partir d’une autre fonction, le fonctionnement dépend de la valeur cible configurée. Les possibilités suivantes peuvent se produire:
- “Marche”
- Le relais est activé s’il était désactivé et reste activé s’il était déjà activé.
- “Arrêt”
- Le relais est désactivé s’il était activé et reste désactivé s’il l’était déjà.
- “Marche/Arrêt”
- Le relais est activé ou reste activé en cas d’activation de la fonction, et il est désactivé si la fonction est désactivée.
- “Arrêt/Arrêt”
- Le relais est désactivé ou reste désactivé si la fonction est activée. Si vous désactivez la fonction, le relais reste désactivé.
Toutes les fonctions ne peuvent pas être désactivées. Consultez la description de la fonction concernée à ce sujet.
Remarques générales:
Si le relais de direction d’une fonction moteur est activé à partir d’une interface ou à partir d’une autre fonction, la fonction moteur correspondante est effectuée. Consultez la description de la fonction moteur pour plus d’information.
Si plusieurs relais sont commutés au même moment, la centrale commutera les différents relais l’un après l’autre avec un délai à configurer. Ce délai peut être configuré dans le menu “options”, et sa valeur par défaut est 50 msec.
