Fans

Omschrijving

De Fans (ventilatoren) worden gebruikt om multi speed ventilatoren te besturen zoals plafond ventilators, enz. …
De functie kan tot max. 4 ventilatorsnelheden (+ UIT) besturen. Dit hoofdstuk behandelt ventilatoren die door een Fan interface (TDS13522) bestuurd worden. Raadpleeg de ‘Fan (Ceiling sweep) functie’ voor ventilatoren die door onafhankelijke relais worden aangestuurd.

Parameters

Bij de functie zelf:



'Naam Uitgangen
Zie hoofdstuk ‘Toekennen van TELETASK Uitgangen.

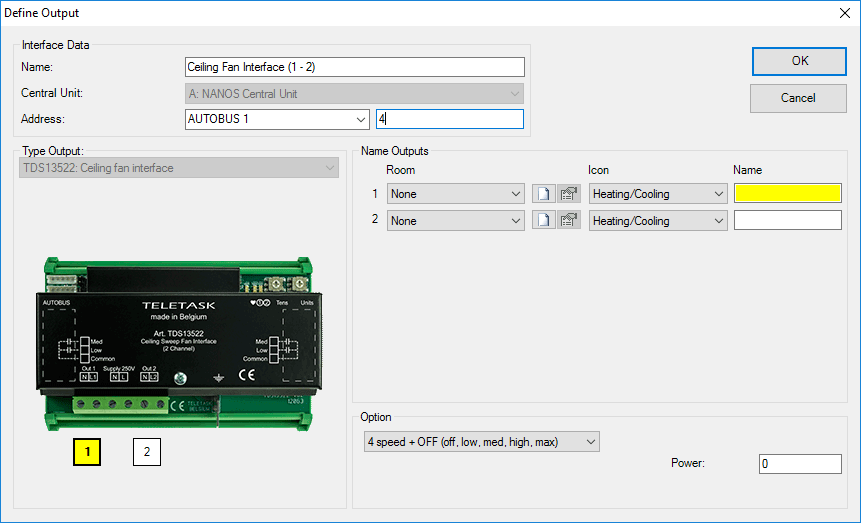

‘Speeds’
Deze bepaalt het aantal beschikbare snelheden van de ventilator. Dit moet compatibel zijn met de meegeleverde capacitor(en) van de ventilator. Er zijn ventilatoren beschikbaar met 1 snelheid (+UIT) tot 4 snelheden (+UIT).

Werking vanaf een interface

Type 'Schakel tussen: LAATSTE Niveau/OFF'

'Kort'
na een korte toetsdruk, schakelt de ventilator tussen UIT en de laatst actieve status. Wanneer de ventilator tegen een lage snelheid draait, dan zal bij een korte toetsdruk de ventilator uitgaan. Opnieuw kort drukken schakelt de ventilator naar lage snelheid.
'Lang'
Werking identiek aan 'Kort'.

Type 'Schakel tussen: ZET Niveau/OFF':

'Kort'
na een korte toetsdruk, schakelt de ventilator tussen UIT en een voorgedefinieerde status.
'Lang'
Werking identiek aan 'Kort'.

Type 'ZET Niveau':

Kort
De ventilator wordt op het voorgedefinieerde niveau gezet.
Lang
Werking identiek aan 'Kort'.

Type 'Ventilator snelheid VOLGENDE (circulair)':

Kort
De ventilator wordt op het volgende niveau gezet (UIT > LAAG > MED > HOOG > MAX > UIT > …).
Lang
Werking identiek aan 'Kort'.

Type 'Ventilator snelheid OP':

Kort
De ventilator wordt op een hoger niveau gezet (UIT > LAAG > MED > HOOG > MAX ).
Lang
Werking identiek aan 'Kort'.

Type 'Ventilator snelheid NEER ':

Kort
De ventilator wordt op een lager niveau gezet (MAX > HOOG > MED > LAAG > UIT >).
Lang
Werking identiek aan 'Kort'.

Werking vanuit een andere functie

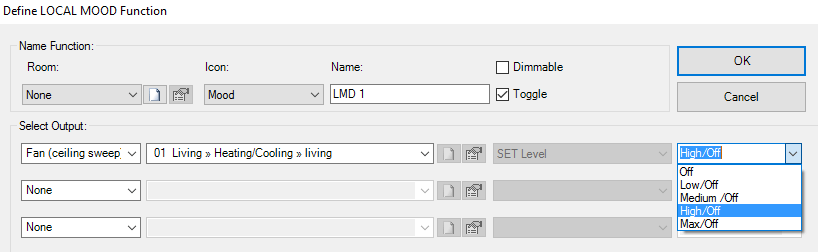

  • ';ZET niveau': Deze parameter definieert de gewenste ventilator snelheid. De parameter kan van UIT tot Max. ingesteld worden. De standaard snelheid staat ingesteld op Hoog. De volgende instellingen zijn mogelijk:
  • ‘snelheid X: wanneer de functie geactiveerd wordt, zal de ventilator naar de ingestelde snelheid gaan (Off-Max).
  • 'speed X/Off': wanneer de functie geactiveerd wordt, zal de ventilator naar de ingestelde snelheid gaan (Off-Max). Wanneer de functie uitgeschakeld wordt, zal de ventilator UIT gaan.
Niet elke functie kan uitgeschakeld worden. Bekijk hiervoor de uitleg van de respectievelijke functie.
