DALISOFT FR

Configuration de ballasts DALI avec l'outil DALI TDS20620V2

Branchez le TDS20620V2

S'il y a un TDS13620 connecté au bus DALI, retirez-le en premier.
  • Branchez l'outil de configuration DALI TDS20620V2 au réseau, et connectez-le au bus DALI et à votre PC



Lancer DALISOFT



  • Démarrez PROSOFT et sélectionnez « New MICROS + ». Adresser les ballasts DALI n’apportera aucune modification sur le fichier .nbt du projet. Cette opération peut donc se réaliser indépendamment de la configuration du projet TELETASK.

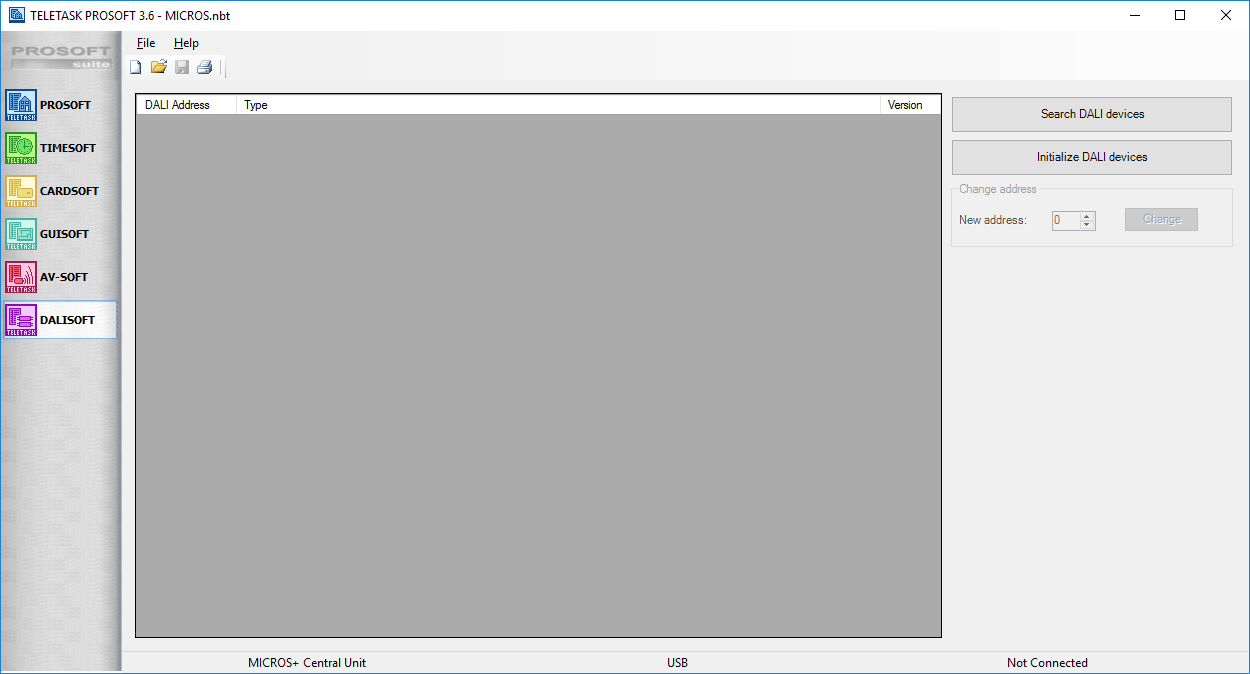

  • Sélectionnez "DALISOFT" sur la gauche

Recherche des appareils DALI


Dans le coin supérieur droit de la fenêtre DALISOFT, vous avez deux possibilités pour démarrer la configuration de l’adressage DALI:

    • "Recherche des périphériques DALI": sélectionnez cette option pour trouver tous les périphériques sur le bus DALI sans changer leur adresse. Lorsque la recherche est terminée, le nombre d'appareils dans la liste doit correspondre au nombre des dispositifs physiques sur le bus DALI.
Si le nombre ne correspond pas, il est possible que certains ballasts aient la même adresse. Dans ce cas, vous devez choisir "Initialisation des périphériques DALI".
    • "Initialisation des périphériques DALI": sélectionnez cette option pour donner une nouvelle adresse à chaque ballast DALI.
Soyez prudent! Cette option efface les adresses de tous les périphériques sur le bus DALI. Une fois l'initialisation terminée, vous obtiendrez une liste de tous les périphériques adressés avec un nombre généré aléatoirement, à partir de zéro.

Vérifier l’adressage DALI



Lorsque la liste est générée, vous pouvez faire défiler la liste avec la souris ou avec les flèches de votre clavier. Chaque fois qu'un périphérique est sélectionné l’éclairage (DALI) correspondant est allumer et le précédent est éteint. Il est donc facile de voir quelle adresse est attribuée à ce périphérique.

Change DALI Address



S'il est nécessaire de ré-adresser un ou plusieurs dispositifs, il suffit de cliquer dans la liste sur l'appareil que vous souhaitez modifier. Saisissez la nouvelle adresse du périphérique et cliquez sur "Change".
Si un autre appareil a déjà cette nouvelle adresse, il obtiendra l'ancienne adresse.

Remarque: ré-adresser n’est possible que s'il y a encore une adresse disponible sur le bus DALI. Cela signifie que si votre bus est occupé à 100% avec 64 appareils, vous devez retirer un périphérique du bus DALI et configurer celui-ci séparément.

Terminer

Adresser les ballasts DALI n’apportera aucune modification sur le fichier .nbt du projet. Vous pouvez tout simplement fermer PROSOFT à la fin de la configuration.
